不锈钢内螺纹闸阀应用规范
公称压力1.0MPa, 1.6MPa, 2.5Mpa, 4.0MPa
适用温度范围-20-232-350
适用介质：水、油、气及某些腐蚀性液体（ W.O.G ）
螺纹类型 G.NPT.BSPT.BSP.DIN259/2999。
不锈钢内螺纹闸阀主要零部件材料

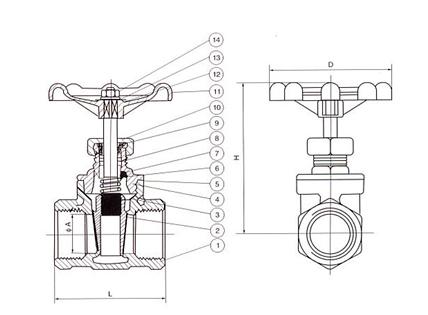

不锈钢内螺纹闸阀结构解剖图
不锈钢内螺纹闸阀主要连接尺寸
订货须知：
公称压力1.0MPa, 1.6MPa, 2.5Mpa, 4.0MPa
适用温度范围-20-232-350
适用介质：水、油、气及某些腐蚀性液体（ W.O.G ）
螺纹类型 G.NPT.BSPT.BSP.DIN259/2999。
不锈钢内螺纹闸阀主要零部件材料
|
序号NO. |
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢CF8M/CF8 |
|
2 |
闸板 |
不锈钢CF8M/CF8 |
|
3 |
阀杆 |
不锈钢SS316/304 |
|
4 |
阀盖 |
不锈钢CF8M/CF8 |
|
5 |
填料 |
聚四氟乙烯 |
|
6 |
止推垫片 |
不锈钢SS304 |
|
7 |
阀杆架 |
不锈钢SS316/SS304 |
|
8 |
填料 |
聚四氟乙烯PTFE |
|
9 |
螺母 |
不锈钢SS304 |
|
10 |
填料压盖螺母 |
不锈钢SS316/SS304 |
|
11 |
手轮 |
铝合金 |
|
12 |
铭牌 |
铝 |
|
13 |
手轮垫片 |
不锈钢SS304 |
|
14 |
手轮螺母 |
不锈钢SS304 |
不锈钢内螺纹闸阀主要连接尺寸
|
SIZE |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
|
A |
15 |
20 |
25 |
32 |
38 |
50 |
|
H |
90 |
97 |
108 |
120 |
146 |
163 |
|
L |
55 |
60 |
65 |
75 |
85 |
95 |
|
D |
70 |
70 |
80 |
80 |
90 |
100 |
订货须知：
一、①不锈钢内螺纹闸阀产品名称与型号②不锈钢内螺纹闸阀口径③不锈钢内螺纹闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定冠高阀门不锈钢内螺纹闸阀型号，请按不锈钢内螺纹闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的冠高阀门专家为您审核把关。
