所属系列： 锻钢球阀
名    称： 锻钢固定式球阀
型    号： Q347,Q47
检索关键字： 锻钢固定式球阀

国标锻钢固定式球阀

　　蜗轮传动:Q347F Q347N Q347H Q347Y Q347C　压力范围:1.6~32.0Mpa
　　电动:Q947F Q947N Q947H Q947Y Q947C
　　气动:Q647F Q647N Q647H Q647Y Q647C .....

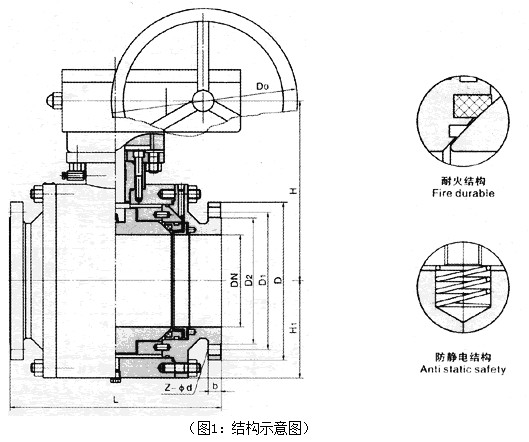

固定球阀连接尺寸参数 单位:mm

PN1.6Mpa压力级别

产品型号
TyPe		 公称通径
DN		 PN1.6MPa WT
（kg）
L D D1 D2 b Z-Φd H H1 D0

CQ47F-16C
CQ47F-16P

CQ347F-16C
CQ347F-16P

CQ647F-16C
CQ647F-16P

CQ747F-16C
CQ747F-16P

CF9B47F-16C
CQ9B47F-16P

50 178 160 125 100 16 4-Φ18 160 85 - 28
65 191 180 145 120 18 4-Φ18 170 95 - 32
80 203 195 160 135 20 8-Φ18 200 110 - 44
100 229 215 180 155 20 8-Φ18 210 120 - 86
125 356 245 210 185 22 8-Φ18 350 215 - 133
150 394 280 240 210 24 8-Φ23 530 190 - 203
200 457 335 295 265 26 12-Φ23 575 230 600 273
250 533 405 355 320 30 12-Φ25 585 260 600 450
300 610 460 410 375 30 12-Φ25 730 300 600 583
350 686 520 470 435 34 16-Φ25 860 350 800 750
400 762 580 525 485 36 16-Φ30 935 395 800 1190
450 864 640 585 545 40 20-Φ30 975 440 800 2100
500 914 705 650 608 44 20-Φ34 1060 485 800 3100
600 1067 840 770 718 48 20-Φ41 1170 591 800 3980
700 1245 910 840 788 50 24-Φ41 1270 686 800 4800

PN2.5Mpa压力级别

产品型号
TyPe		 公称通径
DN		 PN2.5MPa WT
（kg）
L D D1 D2 b Z-Φd H H1 D0

CQ47F-25
CQ47F-25P

CQ347F-25
CQ347F-25P

CQ647F-25
CQ647F-25P

CQ747F-25
CQ747F-25P

CF9B47F-25
CQ9B47F-25P


50 216 160 125 100 20 4-Φ18 160 85 - 30
65 241 180 145 120 22 8-Φ18 170 95 - 40
80 283 195 160 135 22 8-Φ18 200 110 - 52
100 305 230 190 160 24 8-Φ23 210 120 - 97
125 381 270 220 188 28 8-Φ25 350 215 - 135
150 403 300 250 218 30 8-Φ25 530 190 - 204
200 502 360 310 278 34 12-Φ25 575 230 600 322
250 568 425 370 332 36 12-Φ30 585 260 600 535
300 648 485 430 390 40 16-Φ30 730 300 600 775
350 762 550 490 448 44 16-Φ34 860 350 800 1210
400 838 610 550 505 48 16-Φ34 935 395 800 2300
450 914 660 600 555 50 20-Φ34 975 440 800 3400
500 991 730 660 610 52 20-Φ41 1060 485 800 4208
600 1143 840 770 718 56 20-Φ41 1170 591 800 5080
700 1346 955 875 815 60 24-Φ48 1270 686 800 5750
