所属系列： 全启式安全阀
名    称： 弹簧全启式安全阀
型    号： A42H,A42Y,A42W
检索关键字： 弹簧全启式安全阀
A42弹簧全启式安全阀

【弹簧全启式安全阀产品用途】

 A42弹簧全启式安全阀采用全封闭阀盖和阀帽结构，安全阀开启排放时，介质不会向外界泄漏，而全部通过排泄管排掉，又可防止灰尘等杂质进入阀内，适用于温度不高于300度的气体和需要大排量的液体介质。

【弹簧全启式安全阀执行的标准】

设计规范：GB/T 12243
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：GB/T 12242
产品标识：GB/T 12220
供货规范：JB/T 7928

弹簧全启式安全阀特点

1.全启式结构，排量大
2.阀瓣处设有反冲盘部件
3.平面结构的阀瓣和阀座易于维修和重新加工
4.整定压力偏差小，可达±3%
5.选用优质的弹簧钢，保证弹簧的寿命和稳定性

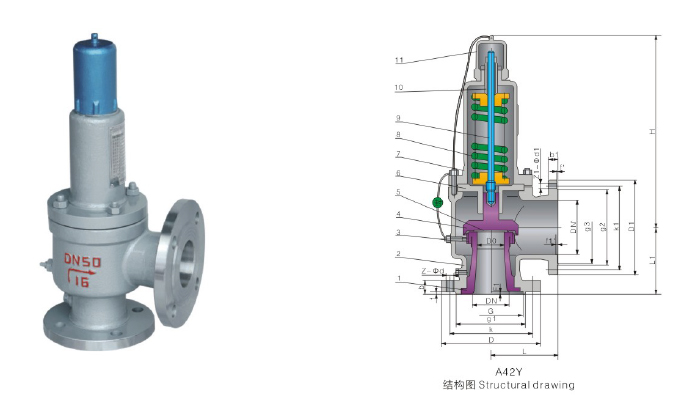

【弹簧全启式安全阀结构尺寸图】

公称压力 公称通径 do DN' L L1 ≈H
1.6MPa 20 15 25 110 95 378
25 16 32 110 95 378
32 20 40 115 100 378
40 25 50 120 110 406
50 32 65 135 120 450
65 40 80 160 140 520
80 50 100 170 135 525
100 65 125 195 175 690
125 80 150 210 190 780
150 100 175 255 230 838
200 125 250 300 260 992
250 150 300 350 320 1266
300 220 400 370 350 1283
350 250 500 500 450 1520
400 280 500 500 450 1530
2.5MPa 20 15 25 110 95 378
25 16 32 110 95 378
32 20 40 115 100 378
40 25 50 120 110 406
50 32 65 135 120 450
65 40 80 160 140 520
80 50 100 170 135 525
100 65 125 195 175 690
125 80 150 210 190 780
150 100 175 255 230 838
200 125 250 300 260 992
250 150 300 350 320 1266
300 220 400 370 350 1283
4.0MPa 20 15 25 110 95 378
25 16 32 110 95 378
32 20 40 115 100 378
40 25 50 120 110 406

50

 32 65 135 120 450
65 40 80 160 140 520
80 50 100 170 135 525
100 65 125 195 175 690
125 80 150 210 190 780
150 100 175 255 230 838
200 125 250 300 260 992
250 150 300 350 320 1266
6.4MPa 20 10 25 96 85 264
25 16 32 110 100 277
32 20 40 130 110 289
40 25 50 130 120 319
50 32 65 135 130 389
65 40 80 175 160 493
80 50 100 175 160 483
100 65 125 195 195 613
150 100 200 280 265 894
10.0MPa 20 10 25 96 85 264
25 16 32 110 100 277
32 20 40 130 110 289
40 25 50 130 120 319
50 32 65 135 130 389
65 32 80 175 160 493
80 40 100 175 160 483
100 50 125 195 195 613
150 80 200 280 265 894

【弹簧全启式安全阀性能参数】

型号 铸钢型
A42Y-C		 304不锈钢型
A42Y-P		 316不锈钢型
A42-R		 316L不锈钢型
A42Y-R3
口径范围 DN15～DN400
适用温度 ≤200°C
适用介质 水、蒸汽、油品 腐蚀性介质 腐蚀性介质 腐蚀性介质
材料 1、阀座 2Cr13 CF8 CF8M CF3M
2、阀体 WCB CF8 CF8M CF3M
3、调节圈 2Cr13 304SS 316SS 316L
4、反冲盘 2Cr13 304SS 316SS 316L
5、阀瓣 2Cr13 304SS 316SS 316L
6、导向套 2Cr13 304SS 316SS 316L
7、阀盖 WCB CF8 CF8M CF3M
8、弹簧 50CrVa 50CrVa包覆TEFLON 50CrVa包覆TEFLON 50CrVa包覆TEFLON
9、阀杆 2Cr13 2Cr13 316SS 316L
10、调整螺杆 45#钢 2Cr13 2Cr13 2Cr13
11、保护罩 ZG200 ZG200 ZG200 ZG200
密封面材料 堆焊Co基硬质合金 堆焊Co基硬质合金 堆焊Co基硬质合金 堆焊Co基硬质合金

【弹簧全启式安全阀相关型号】

  A42Y-16C(25,40,64,100)
  A42Y-16P(25P,40P,64P,100P)
  A42Y-16R(25R,40R,64R,100R)
  A42Y-16R3(25R3,40R3,64R3,100R3)
  KA42Y-16C(25,40,64,100)
  KA42Y-16P(25P,40P,64P,100P)
  KA42Y-16R(25R,40R,64R,100R)
  KA42Y-16R3(25R3,40R3,64R3,100R3)
  DA42Y-16C(25,40,64,100)
  DA42Y-16P(25P,40P,64P,100P)
  DA42Y-16R(25R,40R,64R,100R)
  DA42Y-16R3(25R3,40R3,64R3,100R3)
