所属系列： 微启式安全阀
名    称： 带扳手微启式安全阀
型    号： A47H,A47Y,A47W
检索关键字： 带扳手微启式安全阀

【带扳手微启式安全阀应用范围和结构概述】

应用范围：

带扳手微启式安全阀适用于工作温度≤350℃的蒸汽、空气等介质的设备或管路上。作为超压保护装置。连接法兰标准按JB/T-94的系列1。

结构概述：

1、弹簧微启式安全阀具有结构简单、密封性能好、开启压力准确、排放能力大、回座压差小、调整方便等特点。
2、喷嘴型阀座：阀座为位伐尔喷嘴型阀座，蒸汽流经阀座出口处时达到音速，排放系数大，阀座密封面堆焊钴铬钨硬质合金，耐磨抗冲蚀，寿命长。
3、热弹性阀瓣：阀瓣设计为热弹性结构，利用其在介质压力下微小的变形，提高密封能力，克服安全阀在介质压力下临近整定压力时的前泄现象。阀瓣密封面采用先进的激光淬火技术，提高了硬度、耐磨性、抗冲抗性。
4、调节螺母：通过调整调节螺母，调整弹簧压缩量，使阀门能够很方便、很迅速地获得准确的整定压力。
5、背压调整套：调整阀瓣背压的辅助机构，通过背压调整套调整，可获得合适的回座压差。上调时，使阀门背压降低。下调时，使阀门背压提高。

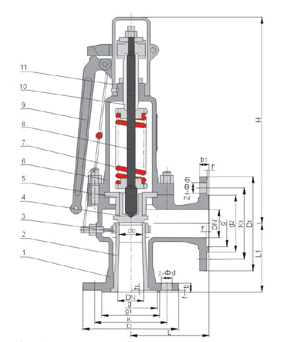

【带扳手微启式安全阀结构图】

【带扳手微启式安全阀主要零件材料】

NO 零件名称 材料
1 阀体 WCB
2 阀座 ZG2Cr13
3 调节圈 ZG2Cr13
4 阀瓣 2Cr13
5 导向套 2Cr13
6 阀盖 ZG230-450
7 弹簧 50CrVA
8 阀杆 2Cr13
9 扳手 ZG200-400
10 调整螺杆 45
11 保护罩 ZG200-400
  密封面材料 "H"堆焊D507,"Y"堆焊Co基硬质合金

【带扳手微启式安全阀主要尺寸参数】

型号 公称
通径		 do D K g g1 b f f1 Z-ød DN' D1 K1 g2 g' b1 f' f1' Z1-ød1 L L1 ≈H
A47H-16C 20 15 105 75   55 16 2   4-14 20 105 75 55   16 2   4-14 100 85 270
25 20 115 85   65 16 2   4-14 25 115 85 65   16 2   4-14 100 85 270
32 25 140 100   78 18 2   4-18 32 140 100 78   18 2   4-18 115 100 312
40 32 150 110   85 18 3   4-18 40 150 110 85   18 3   4-18 120 110 320
50 40 165 125   100 20 3   4-18 50 165 125 100   20 3   4-18 135 120 390
65 50 185 145   120 20 3   4-18 65 185 145 120   20 3   4-18 140 130 395
80 65 200 160   135 20 3   8-18 80 200 160 135   20 3   8-18 160 135 400
100 80 220 180   155 22 3   8-18 100 220 180 155   22 3   8-18 170 160 600
125 100 250 210   185 22 3   8-18 125 250 210 185   22 3   8-18 190 190 620
150 125 285 240   210 24 3   8-23 150 285 240 210   24 3   8-23 205 195 625
200 150 340 295   265 26 3   12-23 200 340 295 265   26 3   12-23 240 230 798
250 200 405 355   320 30 3   12-26 250 405 355 320   30 3   12-26 350 320 981
300 250 460 410   375 30 4   12-26 300 460 410 375   30 4   12-26 350 320 1005
A47H-25 20 15 105 75   55 16 2   4-14 20 105 75 55   16 2   4-14 100 85 270
25 20 115 85   65 16 2   4-14 25 115 85 65   16 2   4-14 100 85 270
32 25 140 100   78 18 2   4-18 32 140 100 78   18 2   4-18 115 100 312
40 32 150 110   85 18 3   4-18 40 150 110 85   18 3   4-18 120 110 320
50 40 165 125   100 20 3   4-18 50 165 125 100   20 3   4-18 135 120 390
65 50 185 145   120 22 3   8-18 65 185 145 120   20 3   4-18 140 130 395
80 65 200 160   135 24 3   8-18 80 200 160 135   20 3   8-18 160 135 400
100 80 230 190   160 24 3   8-23 100 220 180 155   20 3   8-18 170 160 600
125 100 270 220   188 28 3   8-26 125 250 210 185   22 3   8-18 190 190 620
150 125 300 250   218 30 3   8-26 150 285 240 210   24 3   8-23 205 195 625
200 150 360 310   278 34 3   12-26 200 340 295 265   26 3   12-23 240 230 798
250 200 425 370   332 36 3   12-30 250 405 355 320   30 3   12-26 350 320 981
300 250 485 430   390 40 4   16-30 300 460 410 375   30 4   12-26 350 320 1005
A47H-40 20 15 105 75 51 55 16 2 4 4-14 20 105 75 55   16 2   4-14 100 85 270
25 20 115 85 58 65 16 2 4 4-14 25 115 85 65   16 2   4-14 100 85 270
32 25 140 100 66 78 18 2 4 4-18 32 140 100 78   18 2   4-18 115 100 312
40 32 150 110 76 85 18 3 4 4-18 40 150 110 85   18 3   4-18 120 110 320
50 40 165 125 88 100 20 3 4 4-18 50 165 125 100   20 3   4-18 135 120 390
65 50 185 145 110 120 22 3 4 8-18 65 185 145 120   20 3   4-18 140 130 395
80 65 200 160 121 135 22 3 4 8-18 80 200 160 135   20 3   8-18 160 135 400
100 80 235 190 150 160 24 3 4.5 8-23 100 220 180 155   22 3   8-18 170 160 600
125 100 270 220 176 188 28 3 4.5 8-26 125 250 210 185   22 3   8-18 190 190 620
150 125 300 250 204 218 30 3 4.5 8-26 150 285 240 210   24 3   8-23 205 195 625
200 150 375 320 260 282 38 3 4.5 12-30 200 340 295 265   26 3   12-23 240 230 798
250 200 450 385 313 345 42 3 4.5 12-34 250 405 355 320   30 3   12-26 350 320 981
300 250 515 450 364 408 46 4 4.5 16-34 300 460 410 375   30 4   12-26 350 320 1005
A47H-64
A47Y-64 		20 15 130 90 51 68 20 2 4 4-18 20 105 75 55 51 16 2 4 4-14 100 95 301
25 20 140 100 58 78 22 2 4 4-18 25 115 85 65 58 16 2 4 4-14 100 95 301
32 25 155 110 66 82 24 2 4 4-23 32 140 100 78 66 18 2 4 4-18 115 105 312
40 32 170 125 76 95 24 3 4 4-23 40 150 110 85 76 18 3 4 4-18 135 115 366
50 40 180 135 88 105 26 3 4 4-23 50 165 125 100 88 20 3 4 4-18 160 125 396
65 50 205 160 110 130 28 3 4 8-23 65 185 145 120 110 22 3 4 8-18 175 160 570
80 65 215 170 121 140 30 3 4 8-23 80 200 160 135 121 22 3 4 8-18 175 160 565
100 80 250 200 150 168 32 3 4.5 8-26 100 235 190 160 150 24 3 4.5 8-23 190 180 597
150 100 345 280 204 240 38 3 4.5 8-34 150 300 250 218 204 30 3 4.5 8-26 280 260 738
A47H-10
A47Y-100 		20 15 130 90 51 68 22 2 4 4-18 20 105 75 55 51 16 2 4 4-14 100 95 301
25 20 140 100 58 78 24 2 4 4-18 25 115 85 65 58 16 2 4 4-14 100 95 301
32 25 155 110 66 82 24 2 4 4-23 32 140 100 78 66 18 2 4 4-18 115 105 312
40 32 170 125 76 95 26 3 4 4-23 40 150 110 85 76 18 3 4 4-18 135 115 366
50 40 195 145 88 112 28 3 4 4-26 50 165 125 100 88 20 3 4 4-18 160 125 396
65 50 220 170 110 138 32 3 4 8-26 65 185 145 120 110 22 3 4 8-18 175 160 570
80 65 230 180 121 148 34 3 4 8-26 80 200 160 135 121 22 3 4 8-18 175 160 565
100 80 265 210 150 172 38 3 4.5 8-30 100 235 190 160 150 24 3 4.5 8-23 190 180 597
150 100 355 290 204 250 46 3 4.5 12-34 150 300 250 218 204 30 3 4.5 8-26 280 260 738

冠高阀门温馨提示：
1、请在订货时提供详细型号、压力、口径、材质、介质、温度、交货地、交货时间。
2、根据管道工况需要：决定选用（弹簧全启式）或（弹簧微启式）还是先导式，脉冲式等。
3、对安全阀的连接方式：可选用螺纹（内螺纹或外螺纹）法兰式，焊接式等。
4、冠高专业为你打造适合您的安全阀产品，欢迎你的来电（400-897-6568） 。
