【不锈钢立式止回阀产品介绍】
不锈钢立式止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。

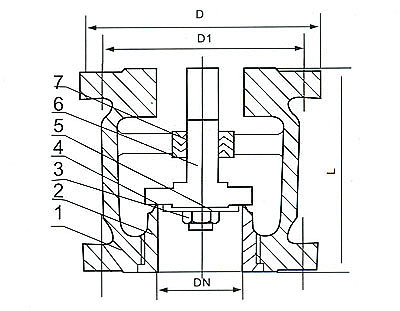

【不锈钢立式止回阀产品结构图】
【不锈钢立式止回阀主要零部件材料】
|
型号 |
PN |
工作压力/Mpa |
适用温度/℃ |
适用介质 |
材料 | ||
|
阀体、阀瓣 |
导向阀 |
密封面 | |||||
|
H42W-16P |
16 |
1.6 |
≤200 |
腐蚀性介质 |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
|
H42W-25R |
25 |
2.5 |
弱腐蚀介质 |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 | |
【不锈钢立式止回阀性能规范】
|
技术参数 |
压力等级 | ||||||||||
|
16 |
20 |
25 |
32 |
35 |
40 |
45 |
50 |
60 |
70 | ||
|
工作压力（Mpa） |
≤16 |
≤20 |
≤25 |
≤32 |
≤35 |
≤40 |
≤45 |
≤50 |
≤60 |
≤70 | |
|
试验压力（M） |
强度 |
24 |
30 |
37.5 |
48 |
52.5 |
60 |
67.5 |
75 |
90 |
105 |
|
密封 |
17.6 |
22 |
27.5 |
35.2 |
38.5 |
44 |
49.5 |
55 |
66 |
77 | |
【不锈钢立式止回阀主要连接尺寸】
|
型号 |
公称通径DN |
主要连接尺寸尺寸 | |||||||||
|
L |
D |
D 1 |
D 2 |
D 6 |
b |
f |
f 1 |
Z-φd |
H | ||
|
H42W-16PH42W-16R |
40 |
200 |
145 |
110 |
85 |
- |
16 |
2 |
- |
4-18 |
95 |
|
50 |
230 |
160 |
125 |
100 |
- |
16 |
2 |
- |
4-18 |
105 | |
|
65 |
290 |
180 |
140 |
120 |
- |
18 |
2 |
- |
4-18 |
120 | |
|
80 |
310 |
195 |
165 |
135 |
- |
20 |
3 |
- |
8-18 |
130 | |
|
100 |
350 |
215 |
180 |
155 |
- |
20 |
3 |
- |
8-18 |
140 | |
|
125 |
400 |
245 |
210 |
185 |
- |
22 |
3 |
- |
8-12 |
155 | |
|
150 |
480 |
280 |
240 |
210 |
- |
24 |
3 |
- |
8-23 |
180 | |
|
200 |
600 |
335 |
295 |
265 |
- |
26 |
3 |
- |
12-23 |
215 | |
|
型号 |
公称通径 DN(mm) |
尺寸(mm) | ||||||||
|
L 1 |
L 2 |
L 3 |
D |
D1 |
D2 |
b |
f |
Z-Φ | ||
|
H42W-25PH42W-25R |
15 |
- |
85 |
85 |
95 |
65 |
45 |
16 |
- |
4-Φ14 |
|
20 |
- |
95 |
95 |
105 |
75 |
55 |
16 |
- |
4-Φ14 | |
|
25 |
- |
100 |
105 |
115 |
85 |
65 |
16 |
- |
4-Φ14 | |
|
32 |
- |
105 |
150 |
135 |
100 |
78 |
16 |
- |
4-Φ14 | |
|
40 |
- |
115 |
160 |
145 |
110 |
88 |
18 |
- |
4-Φ14 | |
|
50 |
140 |
125 |
170 |
160 |
125 |
100 |
20 |
3 |
4-Φ14 | |
|
65 |
160 |
145 |
180 |
180 |
145 |
120 |
22 |
3 |
8-Φ18 | |
|
80 |
185 |
155 |
200 |
195 |
160 |
135 |
22 |
3 |
8-Φ18 | |
|
100 |
210 |
210 |
210 |
230 |
190 |
160 |
24 |
3 |
8-Φ23 | |
|
125 |
- |
275 |
275 |
275 |
220 |
188 |
28 |
3 |
8-Φ25 | |
|
150 |
300 |
225 |
300 |
300 |
250 |
218 |
30 |
3 |
8-Φ25 | |
|
200 |
380 |
380 |
380 |
360 |
310 |
278 |
34 |
3 |
12-Φ25 | |
【不锈钢立式止回阀作用原理和结构说明】
不锈钢立式止回阀在使用过程中，介质按图示箭头方向流动。
1，当介质按规定方向流动时，阀瓣受介质力的作用，被开启;介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。
2，阀体及阀瓣的密封面采用不锈钢堆焊。
3，不锈钢立式止回阀的结构长度按GB12221-1989的规定，法兰连接尺寸按JB/T79-1994的规定。
一、①不锈钢立式止回阀产品名称与型号②不锈钢立式止回阀口径③不锈钢立式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定冠高阀门不锈钢立式止回阀型号，请按不锈钢立式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的冠高阀门专家为您审核把关。
