【储罐真空泄压阀产品特点】
1、本阀是安装在储罐上的负压通风装置，可与呼吸阀配套使用，以用于增加储罐空气吸入量以防储罐抽瘪，也可单独使用。
2、本阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。
3、本阀具有防冻性能、也适用于寒冷地区。
4、本阀操作压力-392.3Pa(-40mmH 2 O)，+1765(+180mmH 2 O)或按用户要求定。

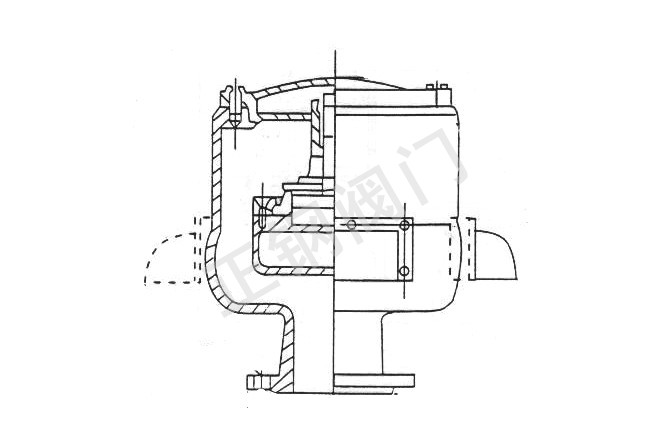

【储罐真空泄压阀结构示意图及结构尺寸】
|
公称通径 DN |
尺寸mm | ||||||
|
H |
L |
D |
D1 |
D2 |
n |
d | |
|
DN50 |
258 |
284 |
Φ140 |
Φ110 |
Φ90 |
4 |
14 |
|
DN100 |
372 |
446 |
Φ205 |
Φ170 |
Φ145 |
4 |
18 |
|
DN150 |
400 |
632 |
Φ260 |
Φ225 |
Φ200 |
8 |
18 |
|
DN200 |
461 |
736 |
Φ315 |
Φ280 |
Φ255 |
8 |
18 |
|
DN250 |
520 |
876 |
Φ370 |
Φ335 |
Φ310 |
12 |
18 |
正钢温馨提示：
请在订货时提供详细型号、压力、口径、材质、介质、温度、交货地、交货时间。
