【高密封取样阀概述】
高密封取样阀取样管分有直管GMJ11F/H的和弯管GMJ14F/H的，安装拆卸方便、连接紧固,是需要取样测量管路系统中重要组成部分，扭矩低、轻便又易于操作，密封性能好等特点。
【高密封取样阀技术规范】
☆阀门型号:弯管GMJ14F/H、直管GMJ11F/H;
☆工作压力:≤32MPA;
☆使用温度:-20℃～+200℃;
☆规格尺寸:DN6 M20×1.5-G1/2;
☆连接形式:内螺纹连接;
☆结构特征:软硬双密封,活动阀瓣;
☆阀体材质:不锈钢等;
☆适用介质:水、油、气等腐蚀性与非腐蚀性介质;
☆制造标准: GB/T12224-2005、JB/T7747-1995;
☆阀门检测及试验标准:GB/T13927-1992;
【高密封取样阀试验标准（单位Unit：MPa）】
|
试验项目TESTITEM |
压力值PRESSURE VALVE |
|
公称压力 Nominal Pressure |
25 |
|
壳体试验 Shell Test |
37.5 |
|
密封试验 Test |
27.5 |
|
气压试验 Air Pressure Test |
0.9 |
|
适用温度 Suitable Temperatue |
≤250℃ |
|
适用介质 Suitable Medium |
水、蒸汽、油品等Water,Steam,Oilgoods |
【高密封取样阀零部件材料】
|
型号 TYPE |
阀体 |
接头 |
阀杆 |
螺帽 |
填料 |
|
GMJ11F/H-250II GMJ14F/H-250II |
20# |
20# |
2Cr13 |
20# |
柔性石墨、四氟 |
|
GMJ11F/H-250PII GMJ14F/H-250II |
304SS |
304SS |
304SS |
304SS |
柔性石墨、四氟 |

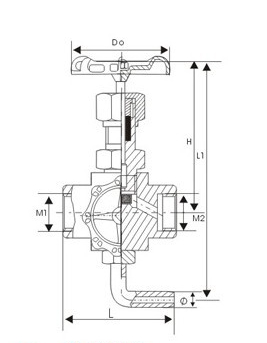

【高密封取样阀外形图】
【GMJ14F/H-250高密封取样阀外形连接尺寸】
|
规格SPECIF ICATION |
M1 |
M2 |
H |
|
DN6 |
G1/2 |
M20×1.5 |
110 |
【GMJ11F/H-250高密封取样阀外形连接尺寸】
|
规格SPECIF ICATION |
M1 |
M2 |
Φ |
L |
L1 |
H |
Do |
|
DN6 |
M20×1.5 |
G1/2 |
Φ10 |
70 |
153 |
110 |
60 |
