所属系列： 倒吊桶式疏水阀

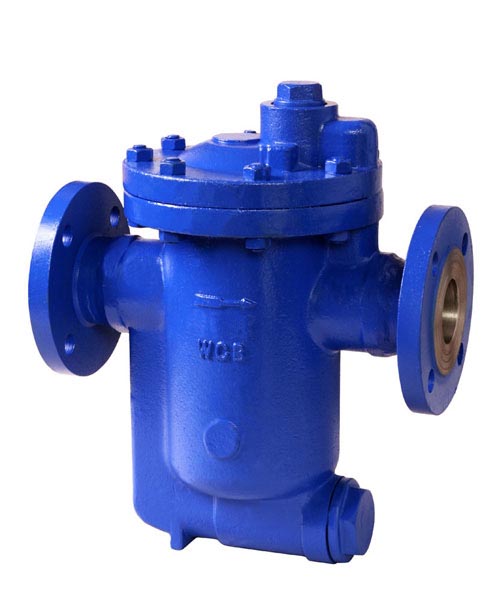

名    称： 倒吊桶式蒸汽疏水阀
型    号： 882F,992F
检索关键字： 倒吊桶式蒸汽疏水阀
倒吊桶式蒸汽疏水阀产品介绍
   "倒吊（置）桶式蒸汽疏水阀是机械型蒸汽疏水阀中最坚固的疏水阀之一，它的优点是：不怕水击，能连续排不冷凝气体，抗污性能好；最高背压≤80%，所有内件都是不锈钢制造，耐磨损、抗腐蚀；球形阀心和阀座是线接触，密封性能好，使用寿命长；间断排水和连续排水，能排接近饱和温度冷凝水，使加热设备达到最佳工作效率。倒吊（置）桶式蒸汽疏水阀的阀座处于水密封的保护下，工作时无活蒸汽泄漏，节能效果好。
    它适用于石油、化工、印染、造纸、制药等工业蒸汽加热设备和蒸汽管网的阻汽排水。
倒吊桶式蒸汽疏水阀工作原理
倒吊（置）桶式蒸汽疏水阀它是利用冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆系统连接倒吊桶，克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，倒吊桶开口向下。装置刚起动时，管道内出现空气和低温冷凝水，此时疏水阀是全开放，空气和低温冷凝水迅速排出，装置很快提升温度。当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔，能自动排空气，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力向下沉，倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内，阀门再关闭，循环工作，间断排水。

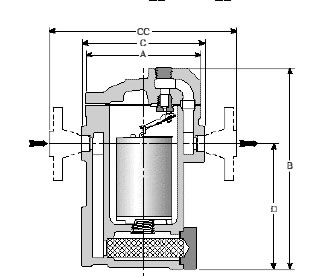

倒吊桶式蒸汽疏水阀结构解剖图

倒吊桶式蒸汽疏水阀外形尺寸

型  号
通径
m m
最大疏水量
（kg/h）
连接方式
材料
外形尺寸
L
H
h
W
（881）
CS15Y-16C-Ⅰ
CS15Y-25C-Ⅰ
15
50--400
螺纹
WCB
128
176
106
98
20
128
176
106
98
25
128
176
106
98
（882）
CS15Y-16C-Ⅱ
CS15Y-25C-Ⅱ
15
120--900
螺纹
WCB
166
236
138
150
20
166
236
138
150
25
166
236
138
150
（883）
CS15Y-16C-Ⅲ
CS15Y-25C-Ⅲ
25
300--1860
螺纹
WCB
198
306
186
182
32
198
306
186
182
40
198
306
186
182
（884）
CS15Y-16C-Ⅳ
CS15Y-25C-Ⅳ		 32 900-3000 螺纹 WCB 230 368 220 203
40 230 368 220 203
50 230 368 220 203
（881F）
CS45Y-16C-Ⅰ
CS45Y-25C-Ⅰ
15
50—400
法兰
WCB
160
176
106
98
20
160
176
106
98
25
160
176
106
98
（882F）
CS45Y-16C-Ⅱ
CS45Y-25C-Ⅱ
15
120—900
法兰
WCB
210
230
138
150
20
210
230
138
150
25
210
230
138
150
（883F）
CS45Y-16C-Ⅲ
CS45Y-25C-Ⅲ
25
300--1860
法兰
WCB
260
306
186
182
32
260
306
186
182
40
260
306
186
182
50
260
306
186
182
（884F）
CS45Y-16C-Ⅳ
CS45Y-25C-Ⅳ		 32 900-3000 法兰 WCB 290 368 220 203
40 290 368 220 203
50 290 368 220 203
（1810）
CS15Y-16P-Ⅰ
 15-25 50-400 螺纹 304/316 120 183 160 80
（1810F）
CS45Y-16P-Ⅰ
 15-25 50-400 法兰 304/316 150 218 160 80
