【锻钢波纹管截止阀产品特征】
1、双重的密封设计(波纹管+填料)若波纹管失效，阀杆填料也会避免泄漏,并符合国际密封标准
2、没有流体损失，降低能源损失，提高工厂设备安全
3、使用寿命长，减少维修次数，降低经营成本
4、坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件
5、气体介质阀座采用PTFE软密封材料提高本阀的密封性
6、耐高温≤425℃阀座采用锥面硬密封。达到气密性能零泄漏
【锻钢波纹管截止阀技术规范】
制造标准: API 602
结构长度: ANSI B16.10
承插焊标准: ANSI B16.11
试验标准: API 598
【锻钢波纹管截止阀性能规范】
|
公称压力(Lb) |
壳体试验压力(Mpa) |
密封压力试验(Mpa) |
适用温度(℃) |
适用介质 |
|
800 |
19.5 |
14.3 |
CS:-29~425℃ |
水 |

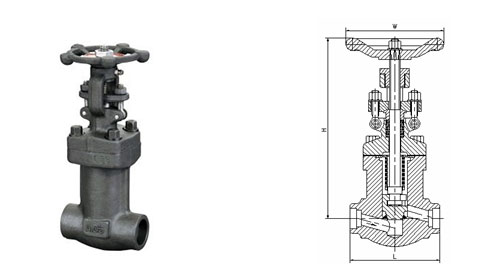

【锻钢波纹管截止阀产品结构图】
【锻钢波纹管截止阀主要零部件材料】
| 阀体/阀盖 |
阀杆 |
阀瓣 |
波纹管 |
螺栓 |
螺母 |
填料 |
垫片 |
|
A105 |
420 |
A105 |
304 |
B7 |
2H |
石墨 |
石墨+304 |
|
F304 |
F304 |
F304 |
304 |
B8 |
8 |
石墨 |
石墨+304 |
|
F316 |
F316 |
F316 |
304 |
B8 |
8 |
石墨 |
石墨+304 |
【锻钢波纹管截止阀主要连接尺寸】
| Size |
15 |
20 |
25 |
32 |
40 |
50 | |
|
L |
150∼800Lb |
92 |
111 |
120 |
152 |
172 |
220 |
|
H |
150∼800Lb |
195 |
226 |
248 |
282 |
325 |
360 |
|
W |
150∼800Lb |
100 |
125 |
160 |
160 |
180 |
240 |
